TKLS Датчик уровня топлива L=2000мм

Вернуться в раздел
Купить TKLS Датчик уровня топлива L=2000мм в Великом Новгороде

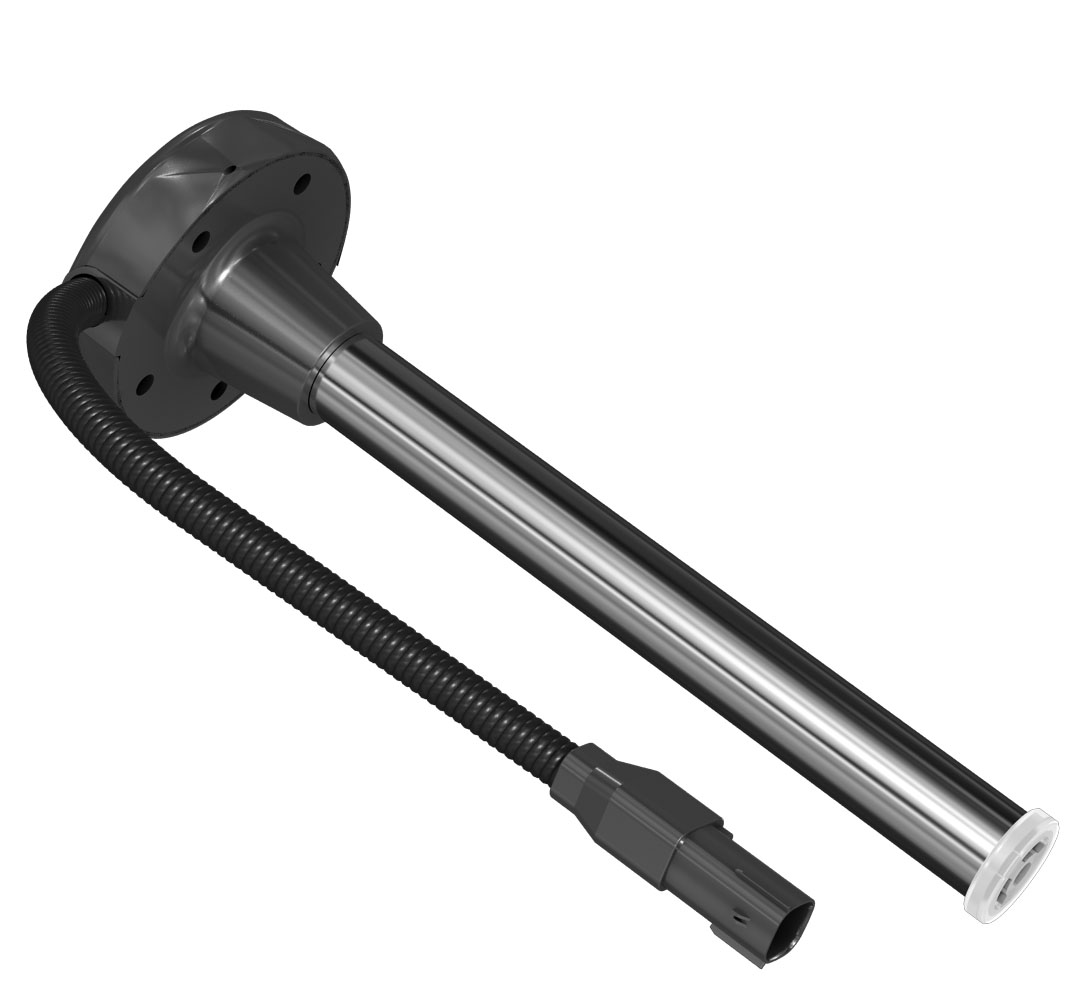

TKLS Датчик уровня топлива

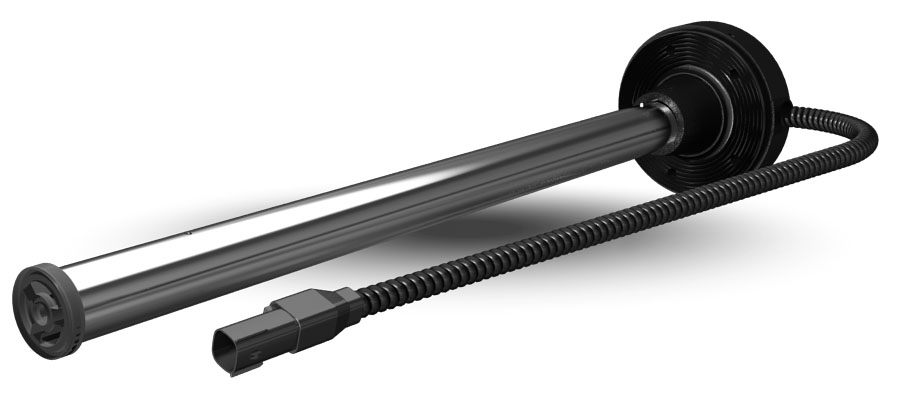

TKLS Датчик уровня топлива

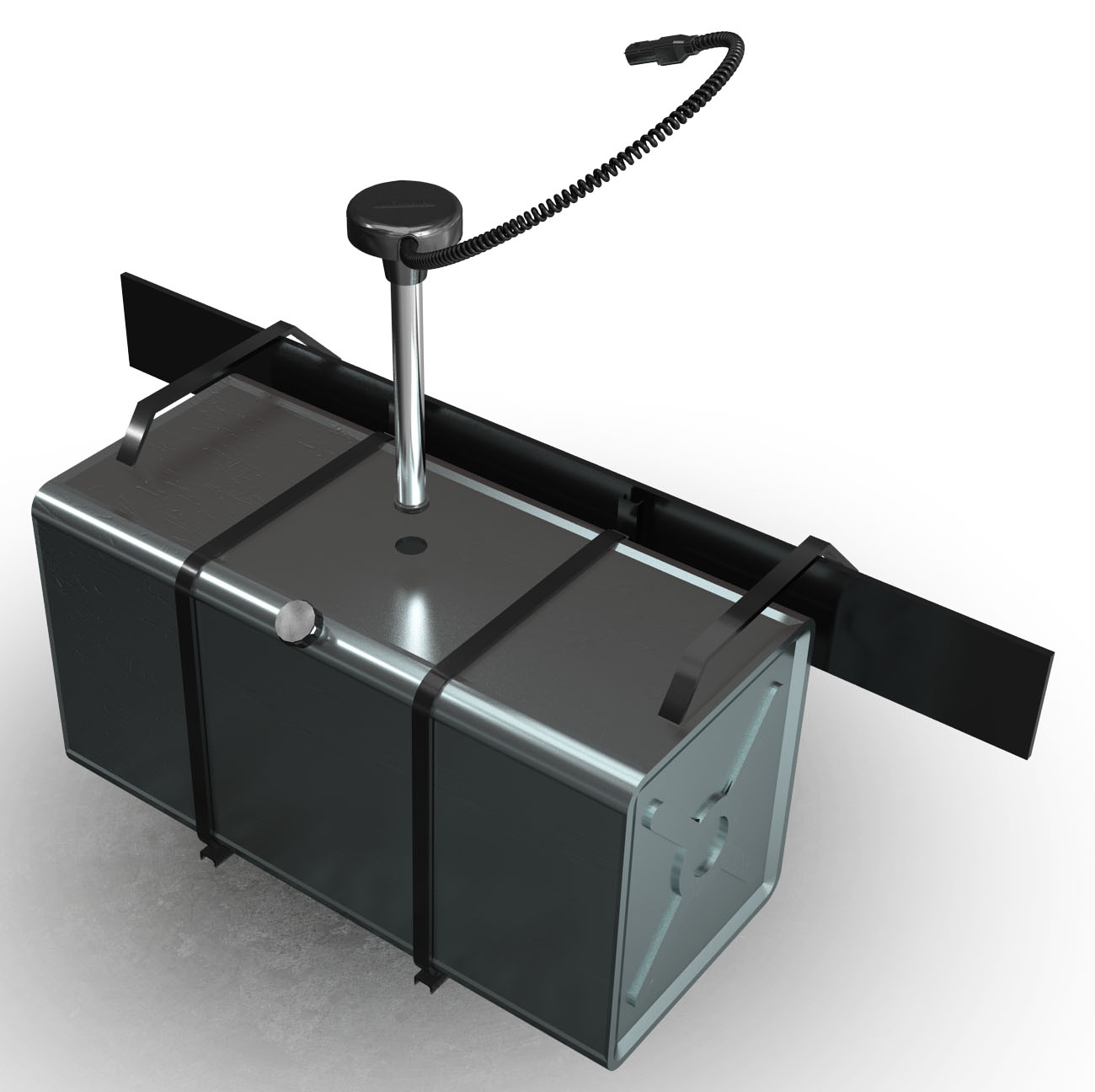

TKLS Датчик уровня топлива установка в бак

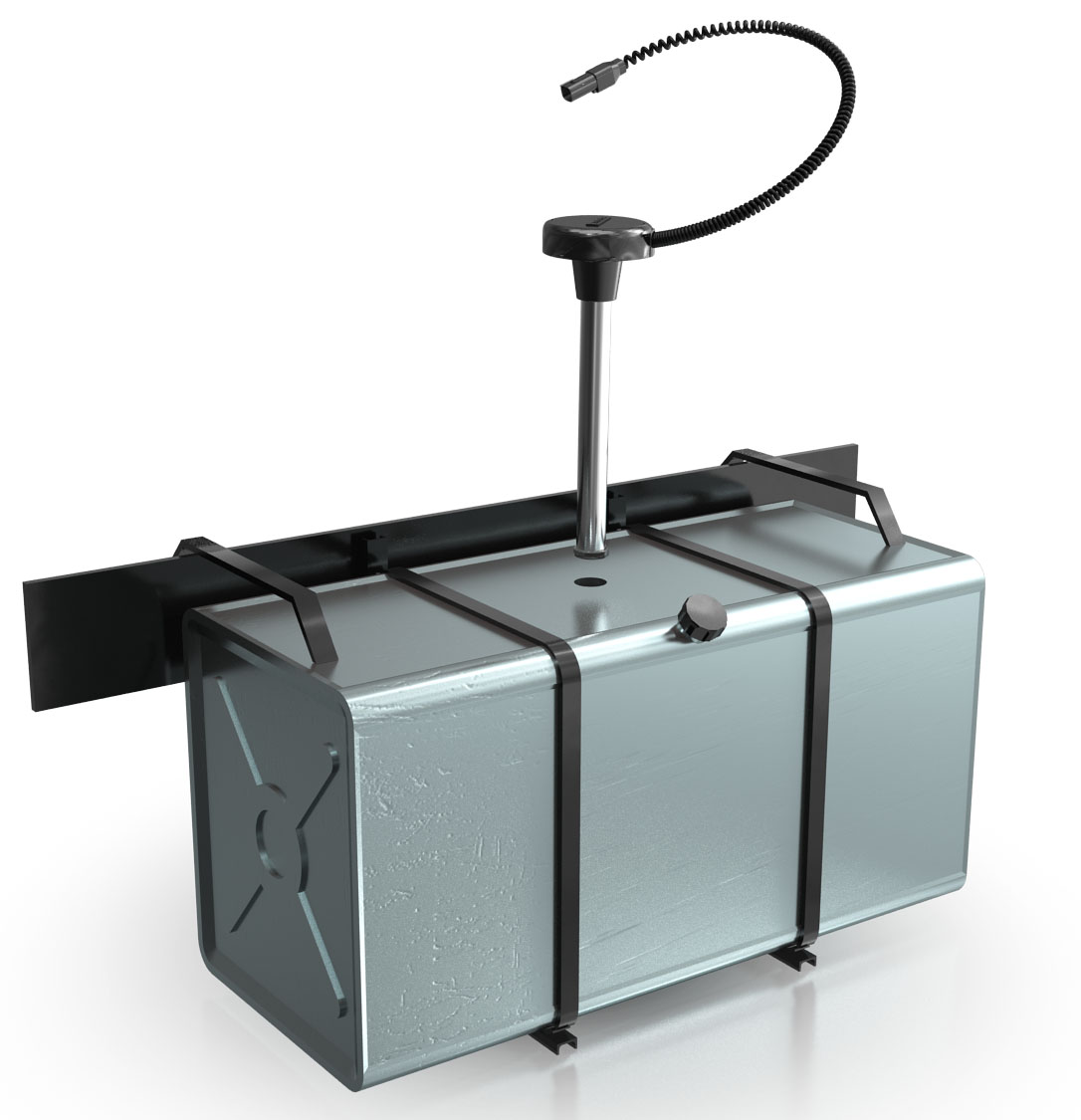

TKLS установка в бак
13 520 руб.

Производитель: ТехноКом.

Страна производства: Россия.

Товар доступен под заказ.

Срок гарантии: 10 лет.

Срок поставки: 10-12 дней.

Файлы для скачивания

Описание

Датчик уровня топлива «TKLS» – это электронный измеритель-преобразователь емкостного типа, предназначенный для измерения уровня топлива в топливном баке транспортного средства (или в иной ёмкости), преобразования полученных данных в цифровой вид либо частотный сигнал и передачи их устройству сбора данных. Данные передаются в цифровом виде по интерфейсу RS-485 в заданном пользователем протоколе. Кроме того, датчик позволяет осуществлять передачу измеренного уровня топлива в виде частотно-модулированного импульсного сигнала с частотой, прямо пропорциональной измеренному уровню топлива. Дополнительно, датчик позволяет измерять и передавать в цифровом виде ряд параметров, таких как температура топлива, угол наклона бака относительно горизонтальной плоскости, коды диагностики и т.п.

Режимы работы:


  • Режим RS-485
В этом режиме датчик ждет запроса со стороны внешнего устройства. Через 2...3 мс. после получения запроса, датчик посылает ответ, который содержит информацию об уровне и температуре. Обслуживаются только те запросы в которых сетевой адрес совпадает с адресом записанным в память датчика.

  • Частотный режим
В этом режиме датчик непрерывно формирует частоту, соответствующую измеренному уровню. Нулевому уровню соответствует частота 100 Гц. Максимальному уровню соответствует частота 3000 Гц. При неправильной установке максимального уровня частота может быть выше или ниже 1323Гц.

Особенности датчика уровня топлива TKLS


  • Встроенный акселерометр / измерение угла наклона;
  • Автоматическая тарировка;
  • Дистанционная настройка по интерфейсу Bluetooth;
  • Выпускается в четырёх стандартных вариантах L750, L1000, L1500.;

ГАРАНТИИ ИЗГОТОВИТЕЛЯ


Гарантийный срок эксплуатации составляет 10 лет со дня продажи (поставки) изделия потребителю. Полностью условия гарантийного обслуживания изложены в Гарантийном талоне (входит в комплект поставки) и в «Руководстве по эксплуатации» («Руководстве пользователя»).

Основанием для гарантийного обслуживания является выданный в установленном порядке Гарантийный талон. В случае отсутствия или наличия некорректных записей в графах гарантийного талона (дата продажи, подпись продавца и покупателя, печать продавца и т.п.), данный Гарантийный талон является недействительным.

Технические характеристики


Выходной интерфейс • RS-485 (TIA/EIA-485-A)
• частотный выход
Протокол интерфейса RS-485 AGHIP / LLS / ModBus
Bluetooth Smart / Bluetooth Low Energy (BLE) Есть
Встроенный акселерометр / измерение угла наклона Есть
Самодиагностика Есть
Отчет об ошибках Есть
Дистанционная настройка по интерфейсу Bluetooth Есть
Дистанционная настройка по интерфейсу RS-485 Есть
Дистанционное обновление микропрограммы (прошивки) Есть
Ведение журнала событий Есть
Измерение температуры Есть
Автоматическая тарировка Есть
Количество дискретных входов, шт 1
ПАРАМЕТРЫ ЧАСТОТНОГО ВЫХОДА
Диапазон выходного сигнала, Гц 100…3000
Тип выхода открытый коллектор
Максимальный ток нагрузки, мА 200
ПАРАМЕТРЫ ИЗМЕРЕНИЙ
Измеряемая среда Бензин, дизельное топливо, масло
Точность измерения в рабочей области, не хуже, % 1
Разрешающая способность, бит 12
Диапазон измерения температуры, °С -40…+85
Погрешность измерения температуры, °С ±1
ПАРАМЕТРЫ РАБОТЫ ДАТЧИКА
Напряжение питания, В 7…60
Потребляемый ток, не более, мА* 30
Температурный диапазон, °С -40…+85
Степень защиты корпуса IP69K
Длина измерительной части, мм 750 / 1000 / 1500
Тип крепления SAE 5
Средний срок службы, лет 10



КОМПЛЕКТ ПОСТАВКИ


1 Датчик уровня топлива «TKLS» 1 шт.
2 Крышка защитная 1 шт.
3 Кабель удлинительный в пластиковой гофре 7,5 м
4 Комплект монтажный 1 комплект
5 Паспорт 1 шт.
6 Гарантийный талон 1 шт.



КОМПЛЕКТ МОНТАЖНЫЙ


1 Прокладка уплотнительная 1 шт.
2 Саморез с шайбой и уплотнительной прокладкой M5 5 шт.
3 Заклепка-гайка с резьбой M5 5 шт.
4 Винт-болт крепежный M5 5 шт.
5 Пломба пластиковая 1 шт.
6 Пломба разъема роторная 1 шт.
7 Изолирующий колпачок 1 шт.
8 Предохранитель с держателем 1 шт.
